一 制作準備
在設計電路板時，首先應對電子制作中的所有元件的引腳尺寸、結構封狀形式標注詳細真實的具體數字， 應注意的是有時同一型號的元件會因生產廠家不同在數值及引腳排列上有所差異; 其次，根據所設計的電原理圖，模擬出元件總體方框圖：最后，根據方框圖及電性能要求，畫出電路板草圖。在畫各元件的詳細引腳及其在電路板上的位置時，應注意處理好元器件體積大小及相互之間的距離、周邊元件距邊緣的尺寸，輸入、輸出、接地及電源線，高頻電路、易輻射、易干擾的信號線等。
二 印制電路板設計遵循的原則

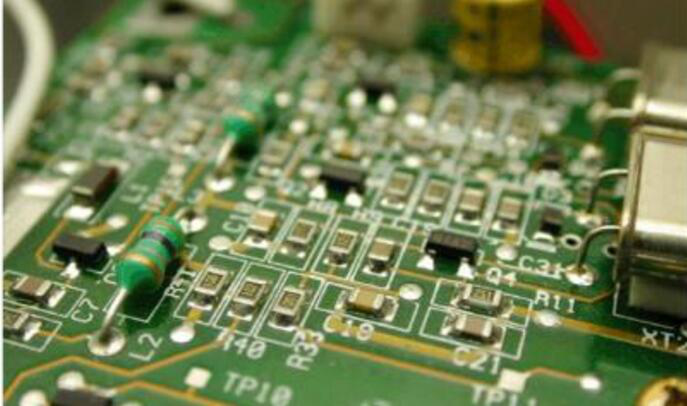

1、元件布局
首先，要考慮PCB尺寸大小。PCB尺寸過大時，印制線條長，阻抗增加，抗噪聲能力下降，成本也增加。過小，則散熱不好，且鄰近線條易受干擾。在確定PCB尺寸后，了解各個元件的屬性信息，包括電氣性能、外形尺寸、引腳距離等，再確定元件的位置。最后，根據電路的功能單元，對電路的全部元器件進行布局，需要注意以下幾個方面：
1）元件排列一般按信號流向，從輸入級開始，到輸出級終止。每個單元電路相對集中，并以核心器件為中心，圍繞它進行布局。盡可能縮短高頻元器件之間的連線，減少它們的分布參數和相互間的電磁干擾。對于可調元件布置時，要考慮到調節方便。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。
2）對稱式的電路，如推挽功放、差分放大器、橋式電路等，應注意元件的對稱性。盡可能使分布參數一致，有鐵芯的電感線圈，應盡量相互垂直放置，且遠離，以減小相互間的耦合。
3）對于電位器、可調電感線圈、可變電容器、微動開關等可調元件的布局應考慮整機的結構要求。若是機內調節，應放在印制板上方便于調節的地方;若是機外調節，其位置要與調節旋鈕在機箱面板上的位置相適應。
4）元件排列均勻、整齊、緊湊，密度一致，盡量做到橫平豎直，不能將元器件斜排或交叉重排。單元電路之間的引線應盡可能短，引出線數目盡可能少。
5）位于電路板邊緣的元器件，離電路板邊緣一般不小于2mm。各元件外殼之間的距離，應根據它們之間的電壓來確定，不應小于0.5mm。

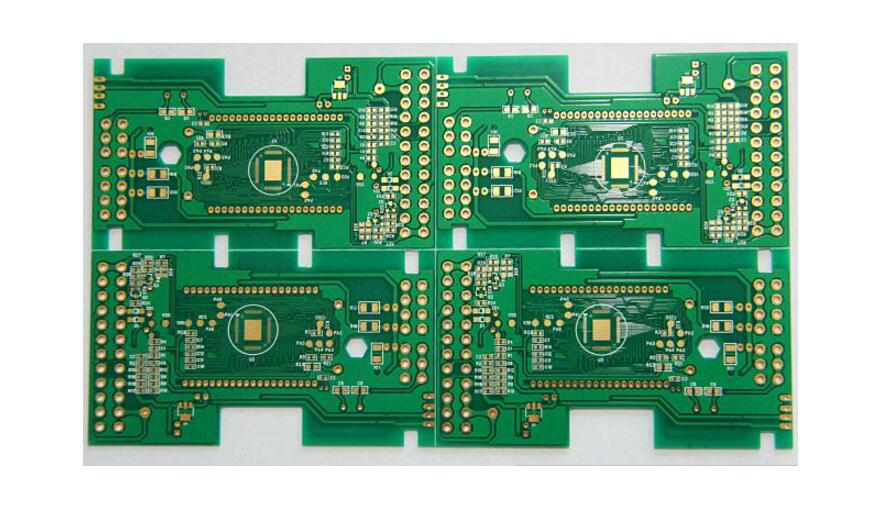

2、布線
元件布局確定后，就可開始實施布線，印制電路板布線時應注意以下幾點：
1）布線要短，尤其是晶體管的基極、高頻引線、高低電位差比較大而又相鄰的引線，要盡可能的短，間距要盡量大，拐彎要圓，輸入輸出端用的導線應盡量避免相鄰平行。
2）一-般公共地線布置在邊緣部位，便于將印制電路板排在機殼上。
3）印制電路板同一層上不應連接的印制導線不能交叉。印制板導線的最小寬度主要由導線與絕緣基扳間的粘附強度和流過它們的電流值決定。導線寬度為1.5mm可滿足要求。對于集成電路，尤其是數字電路，通常選0.02~0.3mm導線寬度。
4）印制導線拐彎處一般取圓弧形，而直角或夾角在高頻電路中會影響電氣性能。 此外，盡量避免使用大面積銅箔，否則，長時間受熱時，易發生銅箔膨脹和脫落現象。必須用大面積銅箔時，最好用柵格狀。這樣有利于排除銅箔與基板間粘合劑受熱產生的揮發性氣體。
3、焊盤
焊盤中心孔要比器件引線直徑稍大一些。焊盤太大易形成虛焊。焊盤外徑D一般不小于（d+1.2）mm，其中d為引線孔徑。對高密度的數字電路，焊盤最小直徑可?。╠+l.O）mm。
三 簡單DIY印制電路板設計制作
